《可轻松实现无线供电功效的13.56MHz无线充电�？椤钒灼な�
市场生长趋势
近年来，在智能手机和智能手表等众多的应用领域，由于可以取消充电端口并提高防水和防尘性能，无线供电功效的应用越来越广泛。同样，在小型薄型设备领域，对这种很是便当的无线供电功效的需求也日益增长。另一方面，由于天线形状、尺寸和距离等因素会影响到能否实现供电功效以及供电效率，因此需要在电子设备整机上重复进行试制、调解、评估等事情之后才华实现无线供电功效，这使得天线设计和结构设计方面的开发担负很是沉重。因此，业内关于更好地通用于小型设备的无线供电标准和方法的期望值越来越高。
无线供电方法及其特点
无线供电方法有许多种，好比磁共振方法（通过使发射端和接收端的谐振器形成磁场共振来传输电力）和电磁感应方法（利用在发射端和接收端之间爆发的感应磁场来传输电力）。其中，磁共振方法的13.56MHz无线充电，因其频率高而具有可接纳更小型天线的特点。
ROHM推出的无线充电�？槲煜吆偷缏钒逡惶逍湍？�，支持13.56MHz，可轻松实现小型薄型设备的无线供电功效。
图1. 无线供电方法比较
支持13.56MHz高频段的无线充电�？椤癇P3621”和“BP3622”简介
此次介绍的“BP3621（发射端�？椋薄癇P3622（接收端�？椋笔且的诼氏龋ń刂�2021年11月ROHM视察数据）使用13.56MHz频段的小型通用无线充电�？�，可提供高达200mW的供电量，并且，通过优化天线/结构设计实现了约20mm～30mm见方的小尺寸�？�。由于可以显著减少优化供电效率所需的试制、调解、评估等事情的开发工时，因此可以轻松实现小型薄型设备的无线供电功效。别的，内置天线还支持双向数据通信和NFC Forum Type3 Tag通信，这将有助于扩展应用产品的通信功效。
照片1. 无线充电�？椤癇P3621”和“BP3622”
接下来介绍“BP3621”和“BP3622”（以下简称“本产品”）的具体功效及其效果。
可大大缩短开发周期，并轻松实现无线供电功效
本产品接纳了特有的匹配调解的天线设计技术、以及可以减少布线损耗的电路板结构设计技术。作为集成了这些技术的天线和电路板一体型�？�，与天线和控制电路单独配置的情况相比，可以包管馈电特性，因此无需进行天线设计、结构设计和馈电特性评估即可进行产品评估。这将显着缩短开发周期和电路板修改的设计担负，并可轻松实现无线供电功效。
图2. 开发流程比照示意图
外壳设计的灵活性更高
本产品接纳13.56MHz高频段的磁共振方法，天线尺寸更小，从而能够将天线、匹配电路和无线充电IC集成在小型电路板上，这是现有无线供电标准难以实现的。尺寸方面，发射端�？椤癇P3621”为35.0mm × 26.0mm × 1.5mm，接收端�？椤癇P3622”为24.0mm × 17.0mm × 1.5mm。另外，将所需元器件全部装置在正面，通过接纳背面全平的电路板结构，使其更易于粘贴在外壳上，从而有助于简化外壳结构并提高设计灵活性。

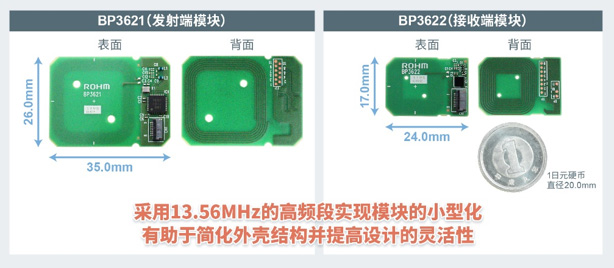

图3. 产品尺寸和外观
通过�？槟谥玫奶煜�，扩展数据通信功效
由于本产品使用与NFC通信标准相同的13.56MHz高频段，因此通过�？槟谥玫奶煜呖梢酝敝С止┑绾屯ㄐ帕街止π��？山兴蚴萃ㄐ牛ㄍㄐ潘俣任�212kbps，最多256字节）和NFC Forum Type3 Tag通信，有助于扩展应用产品的数据通信功效，好比传感器数据、设备信息和认证信息的数据宁静传输与改写、固件下载、电池输出电压值的发送等。
图4. 无线数据通信示意图
无线充电�？榻幽砂咐�
为了提高便当性并实现防水防尘功效，业内已经在研究在种种应用设备中内置无线充电�？�。关于无线连接正在逐渐成为标配的电脑键盘而言，可以说是一个很好的应用案例，因为可以省去更换电池和通过数据线连接充电的麻烦。通过从内置供电�？榈钠桨宓缒韵蚰谥玫缌邮漳？榈囊贫坦┑�，可以实现无需更换电池、无需充电的完全无线键盘。

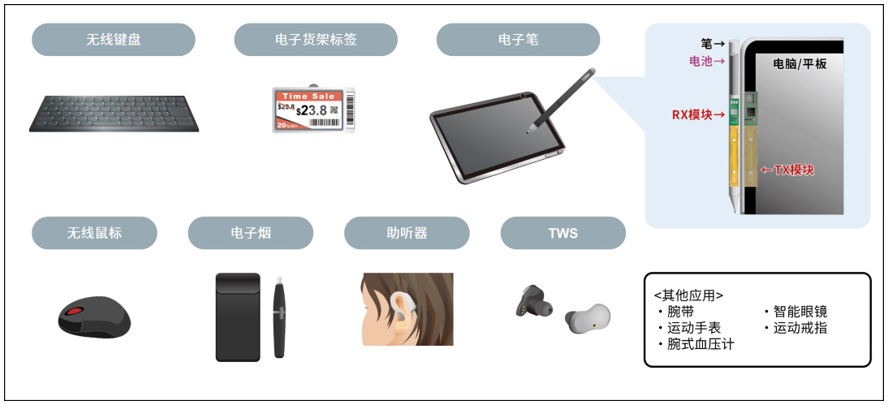

图5. 应用案例
本产品还适用于要求防水和防尘的设备，例如电子货架标签和GPS跟踪器等应用。电力接收�？榈闹亓拷鑫�0.38g，因此在某些案例中，通过装置无线充电�？�，就可以使用更小容量的电池，有助于减轻电子设备的重量。预计本产品在未来将会扩大应用到更多案例中。
提供应用指南，为客户设计提供大力支持
ROHM在官网上宣布了应用指南，致力于进一步为客户轻松实现无线充电功效并缩短开发周期孝敬力量。在应用指南中，提供了作为主要功效的电源功效和通信功效的设置条件、以及使用连接要领等内容。今后，ROHM还计划扩大评估板等产品的阵容，进一步强化支持体系，以增进无线充电�？榈钠占�。
图6. 应用指南
结语
未来，ROHM将继续扩充外形小巧、输出功率高的无线充电�？椴氛笕�，进一步拓展应用领域，扩大适用的目标设备规模，为减少客户的设计开发周期和提高应用产品的便当性做出孝敬。

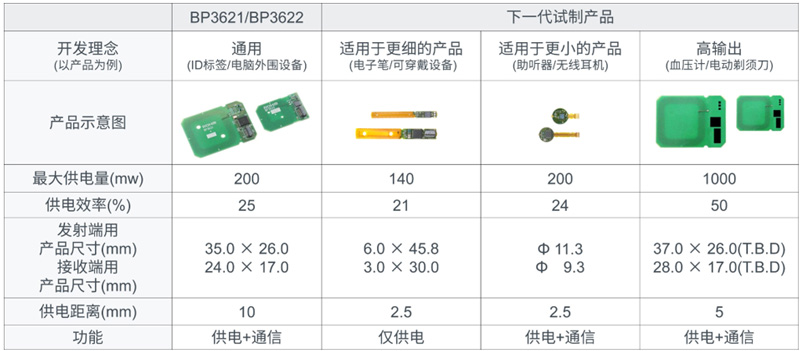

图7. 产品阵容
